Vannes pneumatiques normalement fermées ou normalement ouvertes : comment choisir et différencier ?

Vous pouvez les différencier types de vannes pneumatiques Par défaut, en l'absence de pression d'air. Les vannes pneumatiques normalement fermées bloquent le débit, ce qui les rend idéales pour la sécurité et le confinement. Les vannes normalement ouvertes autorisent le débit, ce qui les rend adaptées aux procédés où la continuité est essentielle. Le choix dépend du comportement de sécurité nécessaire en cas de panne de courant ou d'air.

Qu'est-ce qu'une vanne pneumatique normalement fermée ?

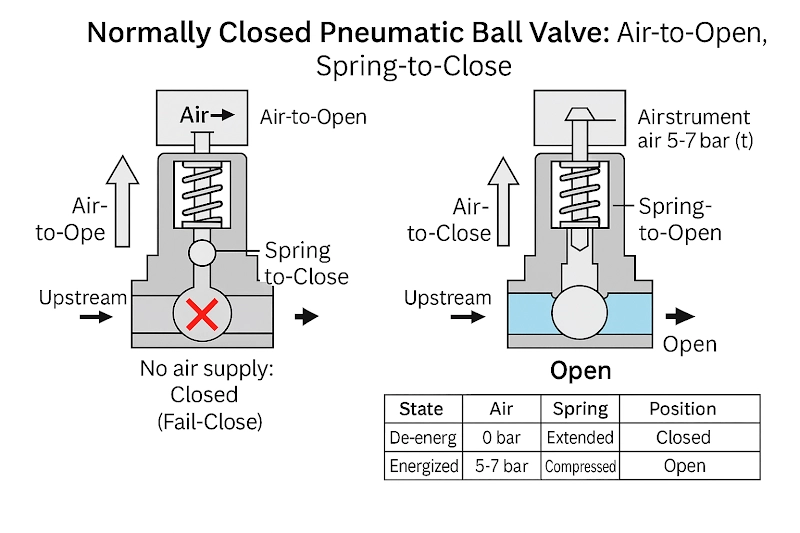

Une vanne pneumatique normalement fermée reste fermée lorsqu'aucun air comprimé n'est fourni à l'appareil. actionneurCette configuration utilise la force du ressort pour maintenir l'élément de soupape scellé contre le siège, bloquant complètement le flux à travers le corps de la soupape.

Le principe de fonctionnement est le suivant : ouverture par air comprimé, fermeture par ressort. Sans alimentation en air comprimé, la vanne reste fermée. Appliquez une pression d'air comprimé et la vanne s'ouvre. Retirez l'air comprimé et le ressort ramène la vanne en position fermée.

Le normalement fermé vanne à boisseau sphérique pneumatique sanitaire La conception garantit que la bille reste en rotation pour bloquer le passage du fluide. Lorsque l'air comprimé pénètre dans la chambre de l'actionneur, il surmonte la force du ressort pour faire pivoter la bille de 90 degrés, ouvrant ainsi le passage du fluide. Cette configuration est également appelée « ouverture par air » ou « fermeture par ressort de rappel ».

Qu'est-ce qu'une vanne pneumatique normalement ouverte ?

Une vanne pneumatique normalement ouverte maintient un passage d'écoulement ouvert lorsque l'actionneur n'est pas alimenté en air comprimé. Le mécanisme à ressort éloigne l'élément de la vanne du siège, permettant un débit continu jusqu'à ce que la pression d'air ferme la vanne.

Le principe de fonctionnement est le suivant : fermeture par air comprimé, ouverture par ressort. Sans alimentation en air comprimé, la vanne reste ouverte. Appliquez une pression d'air comprimé et la vanne se ferme. Retirez l'air comprimé et le ressort ramène la vanne en position ouverte.

Cette configuration permet de maintenir le passage d'écoulement libre en fonctionnement normal. L'alimentation en air comprimé doit être continue pour maintenir la position fermée. Lorsque l'alimentation en air est interrompue, la force du ressort ramène immédiatement la vanne à son état ouvert.

Différence entre les vannes pneumatiques normalement fermées et normalement ouvertes

La principale façon de les différencier est de comprendre leur position par défaut et leur comportement sans pression d'air. Voici un tableau présentant les principales différences :

Méthodes d'identification physique

La plupart des vannes indiquent clairement leur configuration. Vérifiez les inscriptions sur la plaque signalétique, telles que « NF », « NO », « Air pour ouvrir » ou « Air pour fermer », pour identifier le type sans effectuer de test.

Position du ressort dans actionneurs à simple effet Révèle la configuration. Les ressorts positionnés pour fermer la vanne indiquent une configuration normalement fermée. Les ressorts positionnés pour ouvrir la vanne indiquent une configuration normalement ouverte.

La vanne à boisseau sphérique pneumatique sanitaire à régulation d'air présente généralement des marquages d'actionneur clairs et des ressorts visibles. Vérifiez l'emplacement du ressort et de l'orifice d'air sur le boîtier de l'actionneur afin de déterminer son fonctionnement à sécurité intégrée.

Différences de configuration des ports

Les vannes à deux voies contrôlent un débit tout ou rien. Les vannes normalement fermées bloquent le débit de l'entrée vers la sortie lorsqu'elles sont hors tension, car l'élément interne assure l'étanchéité du circuit. Les vannes normalement ouvertes permettent un débit continu de l'entrée vers la sortie lorsqu'elles sont hors tension.

Les vannes à 3 voies gèrent l'alimentation en air, l'évacuation d'air et la sortie d'équipements tels que les vérins pneumatiques. Normalement fermées, elles maintiennent l'alimentation fermée tout en reliant l'évacuation à la sortie. Cela évacue la pression en aval et empêche l'entrée d'air frais. Normalement ouvertes, elles relient l'alimentation à la sortie tout en bloquant l'évacuation pour maintenir la pression du système.

Cette configuration affecte considérablement le fonctionnement des systèmes de vannes à sécurité intégrée. Ce choix détermine si l'équipement en aval perd de la pression (NF) ou la maintient (NO) en cas de panne d'alimentation en air.

Méthodes de tests opérationnels

La différenciation la plus fiable consiste à observer en toute sécurité la réaction de la valve aux variations de pression d'air. Appliquez une faible pression d'air et observez le mouvement de la valve, puis retirez la pression d'air et notez la position de sécurité.

Le comportement des vannes normalement ouvertes et normalement fermées est immédiatement visible lors des tests. Les vannes normalement fermées nécessitent une pression d'air pour s'ouvrir et se referment automatiquement lorsque l'air s'arrête, tandis que les vannes normalement ouvertes nécessitent une pression d'air pour se fermer et se rouvrir automatiquement lorsque l'air s'arrête.

Cette méthode de test permet une identification définitive lorsque les marquages de la plaque signalétique sont flous. Respectez toujours les consignes de sécurité appropriées lors des tests à l'air comprimé. Commencez par une faible pression et assurez une ventilation adéquate. La réponse réelle de la vanne révèle sa configuration réelle et types d'actionneurs pneumatiques utilisé.

Choisir la bonne configuration

Lors de la sélection des configurations de vannes, tenez compte des facteurs suivants :

• Sécurité en cas de panne : Utiliser une vanne normalement fermée si un débit incontrôlé est dangereux (déversements, fuites, accumulation de pression). Choisir une vanne normalement ouverte si la perte de débit est plus risquée (surchauffe, défaillance du système de protection incendie).
• Cycle de service : Optez pour une vanne normalement fermée si elle reste fermée la plupart du temps afin de réduire la consommation d'air et d'énergie. Optez pour une vanne normalement ouverte si le débit est continu et les coupures rares.
• Priorité du processus : Le refroidissement d'urgence, la lutte contre les incendies et la sécurité des personnes nécessitent généralement des portes normalement ouvertes. Le confinement des matières dangereuses nécessite généralement des portes normalement fermées.
• Conformité: Respectez les codes et les normes qui peuvent dicter des positions de sécurité intégrée, en particulier dans les industries chimiques, pétrolières et gazières, pharmaceutiques et alimentaires.
• Intégration système : Les arrêts d'urgence s'associent naturellement aux vannes normalement fermées. Les contrôles de procédé peuvent privilégier les vannes normalement ouvertes pour plus de flexibilité et les types d'actionneurs qui maintiennent le débit lors de brèves pannes de courant.

Conclusion

Choisir la bonne configuration de vannes est la première étape vers un système plus sûr et plus efficace. L'étape suivante consiste à adapter ces choix aux normes de votre secteur, à votre environnement d'exploitation et à vos objectifs de performance à long terme.

GOWIN Industrial Valve dispose d'ingénieurs pour évaluer ces facteurs et recommander la meilleure vanne à boisseau sphérique pneumatique Configuration adaptée à votre application. De la spécification initiale à la sélection du produit, notre équipe s'assure que votre système répond à vos exigences de sécurité et d'efficacité.

Explorez notre gamme complète de vannes à boisseau sphérique pneumatiques, ou contacter un spécialiste GOWIN pour discuter de la configuration la mieux adaptée à votre exploitation.
