Guía paso a paso para la resolución de problemas de la válvula de control direccional hidráulica

Puedes solucionar un problema válvula de control direccional hidráulica comprobando primero los síntomas, luego probando las conexiones eléctricas, verificando la presión y examinando los componentes internos para detectar contaminación o desgaste.

Proceso de resolución de problemas de 7 pasos

A continuación se explica cómo diagnosticar sistemáticamente problemas en las válvulas direccionales sin perder tiempo en reparaciones innecesarias.

Paso 1: Escuche y busque problemas obvios

Antes de usar cualquier herramienta, preste atención a los oídos y la vista. Preste atención a silbidos que indiquen fugas externas, ruidos de rechinamiento de piezas internas desgastadas o golpes por cavitación.

Revise los niveles y el estado del líquido del depósito. Si está sucio, negro o lechoso, probablemente el problema principal sea la contaminación. Un nivel bajo de líquido provoca aireación y movimiento errático.

Paso 2: Verifique primero el lado eléctrico

La mayoría de los “fallos de válvulas” son en realidad problemas eléctricos, que son mucho más fáciles de reparar. Tome su multímetro y verifique el voltaje y la resistencia en las terminales del solenoide. Busque la tensión nominal impresa en el cuerpo del solenoide: generalmente 24 V CC o 110 V CA.

Verifique sus lecturas con las especificaciones del fabricante, no solo para verificar la presencia de voltaje, sino también para verificar que los valores de resistencia sean correctos. Un solenoide puede tener voltaje y aun así tener una bobina defectuosa. Las máquinas modernas tampoco permiten que las válvulas funcionen si no se cumplen las condiciones de seguridad y suelen mostrar un mensaje de error explicando el motivo.

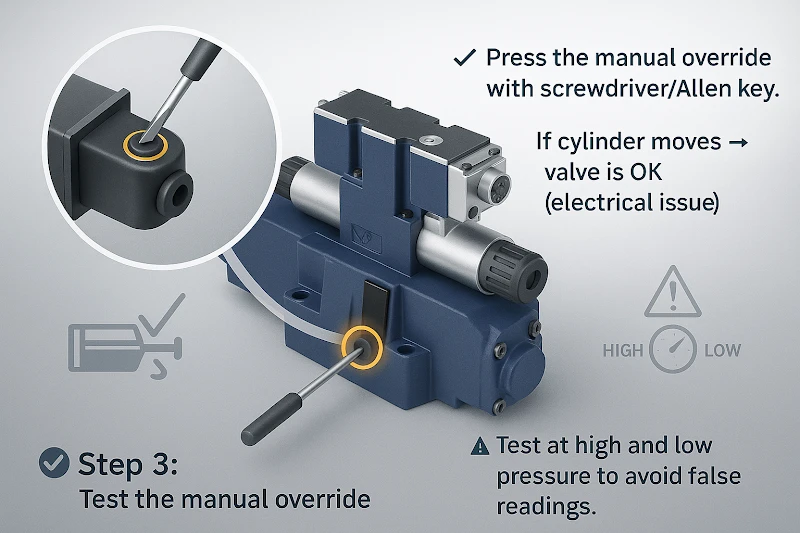

Paso 3: Pruebe la anulación manual

Aquí es donde se distinguen los problemas eléctricos de los mecánicos. Cada electroválvula tiene un pequeño botón que se puede presionar con un destornillador o una llave Allen. Si lo presiona y el cilindro se mueve con normalidad, la válvula está bien y se trata de un problema eléctrico.

Importante: Pruebe esto con ajustes de presión alta y baja si su sistema los tiene. Una válvula parcialmente bloqueada podría funcionar a alta presión, pero fallar a baja, lo que generaría una lectura incorrecta.

Paso 4: Verifique la presión y el flujo del sistema

No culpe a la válvula si todo el sistema tiene baja presión. Utilice manómetros simultáneamente en los puertos de entrada y salida de la válvula de control direccional para medir la caída de presión en la válvula durante su funcionamiento.

Si la presión general del sistema es baja, el problema está aguas arriba, probablemente en la bomba o la válvula de alivio. Una caída de presión significativa en la válvula, incluso cuando está accionada, indica una obstrucción interna o un desgaste excesivo.

Pruebe la válvula en diferentes posiciones. Una válvula en buen estado debe tener una caída de presión mínima cuando está completamente abierta y mantener la presión del sistema en la posición central bloqueada.

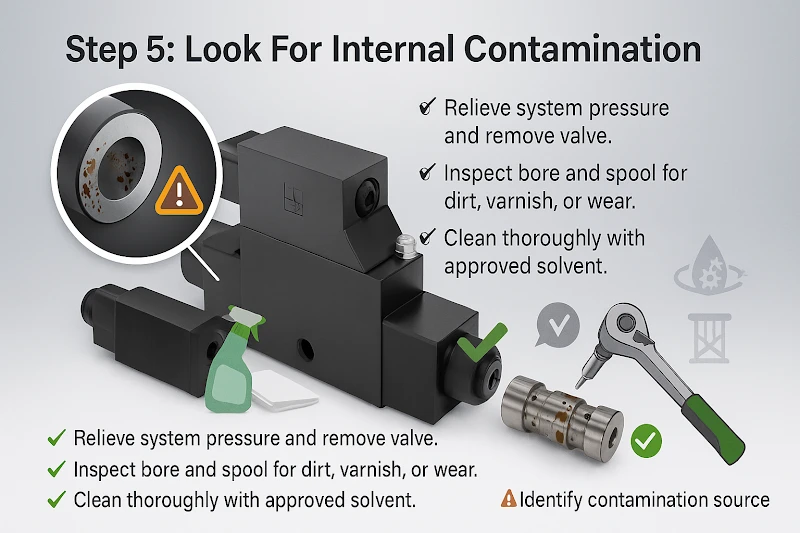

Paso 5: Busque contaminación interna

Aquí es donde la cosa se complica. Tendrá que liberar completamente la presión del sistema y retirar la válvula para su inspección. Busque suciedad, partículas metálicas, acumulación de barniz o depósitos gomosos en el carrete y en el orificio del cuerpo de la válvula.

Limpie todo a fondo con un disolvente de limpieza adecuado. Revise el carrete y el orificio para detectar rayaduras, rebabas o marcas de desgaste. Si el carrete se mueve libremente después de la limpieza y no observa desgaste significativo, vuelva a montarlo con sellos nuevos, utilizando los valores de par de apriete especificados por el fabricante.

Importante: Si la falla fue causada por contaminación, identifique la causa. Verifique cuándo se cambiaron los filtros por última vez, examine el estado del fluido y busque señales de desgaste de los componentes que puedan estar generando partículas metálicas.

Paso 6: Pruebe y verifique la solución

Después de limpiar o reemplazar piezas, pruebe la válvula antes de volver a ensamblarla. La solución de problemas de la válvula de control hidráulico no estará completa hasta que verifique que la reparación funcionó.

Comience con baja presión y aumente gradualmente. Compruebe que el cilindro se mueva con suavidad en ambas direcciones y se detenga correctamente al recibir la orden.

Monitoree el sistema durante varios ciclos para asegurarse de que el problema no vuelva a aparecer inmediatamente. Si lo hace, se le pasó algo por alto o hay un problema más grave en el sistema.

Paso 7: Encuentra y soluciona la causa raíz

Este es el paso que la mayoría de la gente omite, y por eso siguen teniendo los mismos problemas. Si la contaminación causó la falla, ¿de dónde provino?

Revise el estado de los filtros y el fluido. Si las válvulas se siguen sobrecalentando, probablemente su sistema de enfriamiento necesite atención. Un cliente nos llamó insistentemente por válvulas atascadas hasta que descubrimos que su enfriador hidráulico estaba obstruido con residuos: el aceite se calentaba tanto que se volvió pegajoso durante la noche.

Diagnóstico avanzado

A veces, la resolución de problemas básicos no es suficiente. Aquí tienes pruebas adicionales para problemas persistentes.

Prueba de deriva del cilindro: Coloque el cilindro en una posición específica a mitad de carrera y desconecte la alimentación de la válvula. Si el cilindro se desvía de su posición, indica una fuga interna, ya sea en la válvula de control direccional o en los sellos del cilindro.

Prueba de caída de presión: Monitoree la presión del sistema con un manómetro durante un período determinado (normalmente de 10 a 15 minutos). Una caída de presión inaceptable indica una fuga interna excesiva que requiere el reemplazo de la válvula.

Monitoreo de temperatura: Un sistema que se calienta sin cargas pesadas suele indicar una fuga interna. El fluido presurizado que se desvía dentro de las válvulas genera calor, y el calor excesivo destruye los sellos, agravando el problema.

Considerar válvulas de control direccional neumáticas Para aplicaciones donde el mantenimiento hidráulico se está volviendo problemático. Suelen ser más fiables en entornos sucios y funcionan a presiones mucho más bajas. Esto significa que puede... Problemas de solución de problemas de la válvula de control direccional hidráulica de derivación y obtenga el resultado deseado.

Preguntas frecuentes

¿Cómo saber si una válvula direccional está defectuosa?

La válvula presenta síntomas: movimiento lento o espasmódico, falta total de respuesta o cilindros que se desvían al estar parados. Las fugas externas y los ruidos inusuales son indicadores claros. Comience con una prueba de anulación manual para distinguir entre problemas eléctricos y mecánicos.

¿Cómo sé si mi válvula de control hidráulico está defectuosa?

Pruebe primero el voltaje y la resistencia con un multímetro; las lecturas incorrectas indican problemas eléctricos. Luego, pruebe el control manual. Si el botón no presiona o no sucede nada, el mecanismo de la válvula ha fallado. Siempre revise la presión del sistema antes de culpar a la válvula.

¿Cuáles son los problemas con las válvulas direccionales?

El fluido contaminado causa la mayoría de las fallas al dañar las piezas internas y causar atascamientos. Los problemas eléctricos, como las bobinas defectuosas, son los segundos más comunes. El sobrecalentamiento hace que el aceite se vuelva pegajoso y atasca los carretes de las válvulas. Un mantenimiento deficiente acelera todos estos problemas.

¿Cómo probar una válvula direccional hidráulica?

Comience probando el voltaje y la resistencia con un multímetro según las especificaciones. Utilice el control manual para comprobar el funcionamiento mecánico. Compruebe la presión simultáneamente en los puertos de entrada y salida. Pruebe con diferentes ajustes de presión, ya que las válvulas desgastadas podrían funcionar solo a alta presión.

En Válvula industrial GOWIN, nuestro experiencia en válvulas de control hidráulico Ayuda a las instalaciones a resolver problemas de válvulas a través de la resolución sistemática de problemas y el reemplazo de componentes de calidad.

Recuerda: la mayoría de las fallas de válvulas son, en realidad, problemas del sistema. Soluciona la causa raíz o tendrás que solucionar el mismo problema la próxima semana.
