Las válvulas de bola neumáticas sanitarias son excelentes para aplicaciones de alta presión y proporcionan un sellado superior para el aislamiento de procesos críticos. Las válvulas de mariposa sanitarias ofrecen un ahorro significativo y un diseño compacto para sistemas de servicios públicos de gran diámetro y baja presión, donde las limitaciones de espacio y presupuesto son prioritarias.

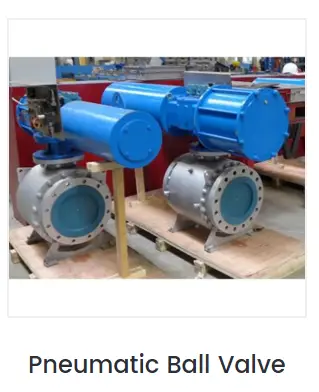

¿Qué es una válvula de bola neumática sanitaria?
A válvula de bola neumática sanitaria Utiliza una bola esférica con un puerto cilíndrico que gira 90 grados para controlar el flujo. Cuando el puerto se alinea con la tubería, el fluido fluye libremente. Un cuarto de vuelta bloquea el flujo por completo.
El actuador neumático proporciona un control preciso mediante aire comprimido. Este diseño mantiene condiciones estériles esenciales para el procesamiento de alimentos, productos farmacéuticos y aplicaciones biotecnológicas. Las válvulas de bola sanitarias cuentan con superficies pulidas, diseños con cavidades rellenas y materiales aprobados por la FDA.

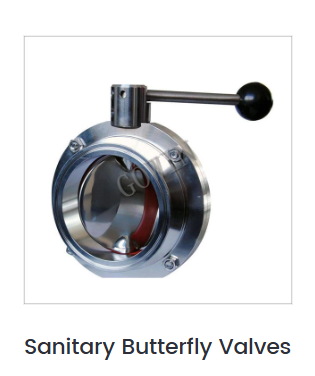

¿Qué es una válvula de mariposa sanitaria?
A válvula de mariposa sanitaria Con actuador neumático, utiliza un disco giratorio que pivota sobre un eje central para controlar el flujo. El disco se mueve de completamente abierto a completamente cerrado con una rotación de 90 grados.
El diseño de actuador neumático Proporciona control automatizado, manteniendo los requisitos de higiene. El disco de mariposa permanece en el flujo incluso cuando está completamente abierto, lo que crea cierta restricción, pero ofrece un diseño compacto y un peso más ligero.
Ahora comparemos cómo estos diferentes diseños afectan el rendimiento, el costo y las aplicaciones.
Comparación de rendimiento
| Característica | válvula de bola sanitaria | Válvula de mariposa sanitaria |
| Clasificación de presión | Hasta 1000+ PSI | Hasta 150 PSI típico |
| Trayectoria de flujo | Calibre completo, sin obstrucciones | Ligera restricción del disco |
| Caza de focas | Excelente cierre hermético | Buen sellado, dependiente de la presión. |
| Tamaño/Peso | Construcción más grande y pesada | Diseño compacto y ligero. |
Manejo de presión
Las clasificaciones de presión entre las válvulas de bola sanitarias y las de mariposa presentan diferencias significativas. Las válvulas de bola soportan presiones considerablemente más altas gracias a su robusta construcción y mecanismo de sellado. Su diseño esférico distribuye la presión uniformemente.
Las válvulas de mariposa funcionan mejor en aplicaciones de presión baja a media. La disposición del disco y el asiento se vuelve menos efectiva a medida que aumenta la presión, lo que limita su uso en sistemas sanitarios de alta presión.
Características de flujo
Las válvulas de bola proporcionan un flujo sin obstrucciones cuando están completamente abiertas, lo que las hace ideales para aplicaciones de válvulas de control de flujo Requiere una caída de presión mínima. Esto beneficia el manejo de fluidos viscosos y facilita las operaciones de limpieza de tuberías.
Las válvulas de mariposa generan una restricción permanente del flujo y turbulencia, incluso cuando están completamente abiertas. Esto afecta la energía de bombeo y puede afectar la calidad del producto en aplicaciones sensibles.
Comparación de costos
| Factor de costo | válvula de bola sanitaria | Válvula de mariposa sanitaria |
| Compra inicial | Mayor costo | Menor costo |
| Instalación | Más complejo, más pesado | Sencillo y ligero |
| Mantenimiento | Menos frecuente | Reemplazo periódico del sello |
| Uso de energía | Costos de bombeo más bajos | Más alto debido a la restricción del flujo |
| Esperanza de vida | Mayor vida útil | Más corto, más reemplazos |
Inversión inicial
Las válvulas de mariposa son más económicas inicialmente, especialmente para tamaños grandes. Su construcción más sencilla y la reducción de materiales se traducen en ahorros significativos para proyectos con presupuestos ajustados.
Las válvulas de bola requieren una mayor inversión inicial debido a su complejo mecanizado y robusta construcción. Sin embargo, esto suele compensarse con una mayor vida útil y un menor mantenimiento.
Costos a largo plazo
Las válvulas de bola generalmente requieren un mantenimiento menos frecuente debido a su diseño robusto y un sellado superior. mecanismos de disco y actuador En las válvulas de mariposa se requiere inspección periódica y reemplazo de sellos.
Los costos de energía favorecen las válvulas de bola en aplicaciones de flujo continuo debido a su trayectoria de flujo sin obstrucciones. Las válvulas de mariposa consumen más energía de bombeo debido a la restricción permanente del flujo.
Guía de selección de aplicaciones
| Tipo de aplicación | Válvula recomendada | Consideraciones clave |
| Sistemas de alta presión (>200 PSI) | Válvula de bola | Requisitos de clasificación de presión y torque del actuador |
| Gran diámetro, baja presión. | Válvula de mariposa | Ventajas de costos y limitaciones de espacio |
| Fluidos viscosos (>100 cP) | Válvula de bola | El diseño de paso completo evita obstrucciones y mayor Cv |
| Salidas del fondo del tanque | Válvula de bola | Se requiere sellado hermético y capacidad de drenaje. |
| Circuitos CIP | Ambos aceptables | Depende del diseño: cavidades rellenas frente a espacios libres adecuados |
| Esterilización SIP | Dependiente del material | Asientos de PTFE para válvulas de bola, silicona para mariposa |
| Productos sensibles al cizallamiento | Válvula de bola | Turbulencia mínima y restricción de flujo |
Aplicaciones industriales
La selección de válvulas para instalaciones de la industria alimentaria requiere un equilibrio entre rendimiento, coste y requisitos de higiene. Las distintas aplicaciones de procesamiento de alimentos tienen distintas prioridades según sus necesidades operativas específicas.
Procesamiento de alimentos y bebidas
Las válvulas de bola son ideales para aplicaciones críticas donde el sellado absoluto es esencial. Las válvulas de mariposa funcionan bien en sistemas de servicios públicos y líneas de proceso de baja presión. Ambos tipos admiten operaciones CIP, pero las válvulas de bola ofrecen ventajas gracias a sus vías de flujo sin obstrucciones.
Fabricación farmacéutica
Estas industrias suelen preferir las válvulas de bola por su excelente sellado y su diseño que facilita la validación. La capacidad de lograr un cierre hermético facilita la validación de procesos y el cumplimiento normativo.
Procesamiento de productos lácteos
Las válvulas de bola funcionan bien en sistemas de homogeneización de alta presión y salidas de fondo de tanques en aplicaciones lácteas. Para sistemas de servicios públicos que requieren control automatizado, la elección entre actuadores eléctricos y neumáticos Depende de los servicios públicos disponibles y de los requisitos de tiempo de respuesta.
Haciendo su selección
Al elegir entre los tipos de válvulas, tenga en cuenta estos factores clave:
Elija válvulas de bola cuando:
- Los requisitos de alta presión superan los 200 PSI
- El sellado hermético es fundamental para la calidad del producto.
- Manejo de fluidos viscosos que requieren una caída de presión mínima
- La confiabilidad a largo plazo justifica un mayor costo inicial
- El servicio de aislamiento de encendido y apagado es el requisito principal
Elija válvulas de mariposa cuando:
- Trabajar con grandes diámetros donde el ahorro de costes es importante
- Aplicaciones de presión baja a media por debajo de 200 PSI
- Las limitaciones de espacio favorecen los diseños compactos
- Las limitaciones presupuestarias iniciales son la principal preocupación
- Servicio de encendido y apagado sin requisitos de regulación precisos
Nota: Ambos tipos de válvulas están diseñados principalmente para servicio de apertura/cierre. Ninguna proporciona un control de estrangulamiento preciso, adecuado para aplicaciones de modulación sin modificaciones especiales.
Conclusión
La selección de una válvula de bola sanitaria frente a una válvula de mariposa depende de equilibrar los requisitos de rendimiento con las limitaciones de coste y las consideraciones de instalación. Las válvulas de bola ofrecen un rendimiento superior y una larga vida útil en aplicaciones exigentes, mientras que las válvulas de mariposa ofrecen soluciones rentables para sistemas menos críticos.
En GOWIN Industrial Valve, nuestros ingenieros ayudan a especificar las configuraciones adecuadas de válvulas sanitarias según los requisitos reales del proceso y los objetivos operativos a largo plazo. Comprender estas diferencias garantiza la selección óptima de válvulas para aplicaciones de procesamiento de alimentos, farmacéuticas y biotecnológicas. Vea nuestra gama completa de válvulas de bola neumáticas, o aprenda más sobre actuador neumáticoo opciones para sistemas de control de válvulas automatizados.
