دليل استكشاف أخطاء صمام التحكم الاتجاهي الهيدروليكي وإصلاحها خطوة بخطوة

يمكنك استكشاف الأخطاء وإصلاحها صمام التحكم الاتجاهي الهيدروليكي من خلال التحقق من الأعراض أولاً، ثم اختبار التوصيلات الكهربائية، والتحقق من الضغط، وفحص المكونات الداخلية بحثًا عن التلوث أو التآكل.

عملية استكشاف الأخطاء وإصلاحها في 7 خطوات

فيما يلي كيفية تشخيص مشاكل الصمام الاتجاهي بشكل منهجي دون إضاعة الوقت في الإصلاحات غير الضرورية.

الخطوة 1: الاستماع والبحث عن المشاكل الواضحة

ابدأ بفحص أذنيك وعينيك قبل استخدام أي أداة. استمع لأصوات الهسهسة التي تشير إلى تسريبات خارجية، أو أصوات طحن من أجزاء داخلية مهترئة، أو أصوات طرق ناتجة عن التجويف.

تحقق من مستوى سائل الخزان وحالته. إذا كان متسخًا أو أسود اللون أو حليبيًا، فمن المرجح أن التلوث هو مشكلتك الرئيسية. انخفاض مستوى السائل يسبب التهوية وحركة غير منتظمة.

الخطوة 2: التحقق من الجانب الكهربائي أولاً

معظم "فشل الصمامات" هو في الواقع مشاكل كهربائية، وهي أسهل بكثير في الإصلاح. أحضر جهاز القياس المتعدد وافحص الجهد والمقاومة عند أطراف الملف اللولبي. ابحث عن قيمة الجهد المطبوعة على جسم الملف اللولبي - عادةً ٢٤ فولت تيار مستمر أو ١١٠ فولت تيار متردد.

تحقق من قراءاتك وفقًا لمواصفات الشركة المصنعة، ليس فقط للتأكد من وجود الجهد، بل أيضًا من قيم المقاومة الصحيحة. قد يكون الملف اللولبي مزودًا بجهد، ولكن لا يزال به ملف معطل. كما أن الآلات الحديثة لا تسمح بتشغيل الصمامات إذا لم تُلبَّ شروط السلامة، وعادةً ما تعرض رسالة خطأ توضح السبب.

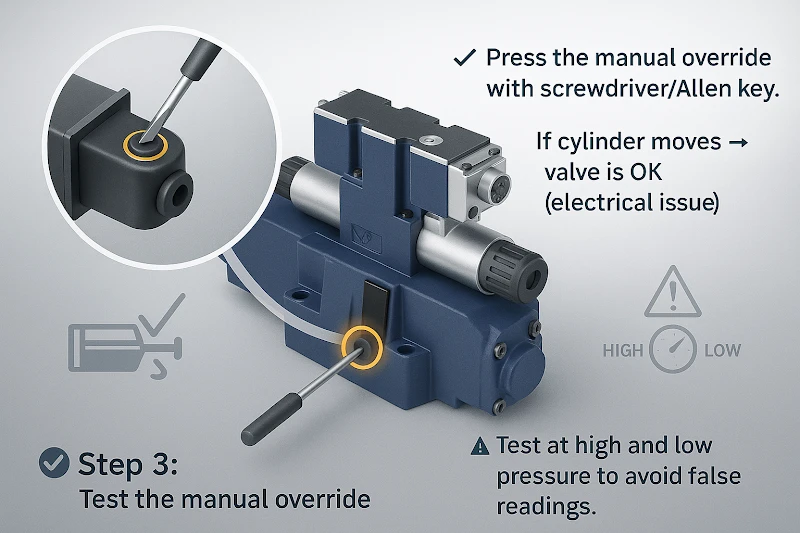

الخطوة 3: اختبار التجاوز اليدوي

هنا يمكنك التمييز بين المشاكل الكهربائية والميكانيكية. يحتوي كل صمام لولبي على زر صغير يمكنك الضغط عليه باستخدام مفك براغي أو مفتاح ألين. إذا ضغطت عليه وتحركت الأسطوانة بشكل طبيعي، فالصمام سليم، والمشكلة كهربائية.

هام: اختبر هذا عند إعدادات الضغط العالي والمنخفض، إن وُجدت. قد يعمل الصمام المسدود جزئيًا عند الضغط العالي، ولكنه يتعطل عند الضغط المنخفض، مما يُعطي قراءة "جيدة" خاطئة.

الخطوة 4: التحقق من ضغط النظام والتدفق

لا تُلقِ باللوم على الصمام إذا كان ضغط نظامك بأكمله منخفضًا. استخدم مقاييس ضغط في آنٍ واحد عند مدخل ومخرج صمام التحكم الاتجاهي لقياس انخفاض الضغط عبر الصمام أثناء التشغيل.

إذا كان ضغط النظام منخفضًا بشكل عام، فالمشكلة في المنبع - ربما في المضخة أو صمام تخفيف الضغط. يشير الانخفاض الكبير في الضغط عبر الصمام، حتى عند تشغيله، إلى انسداد داخلي أو تآكل مفرط.

اختبر الصمام في أوضاع مختلفة. يجب أن يكون الصمام الجيد منخفض الضغط عند فتحه بالكامل، وأن يحافظ على ضغط النظام عند إغلاقه في المنتصف.

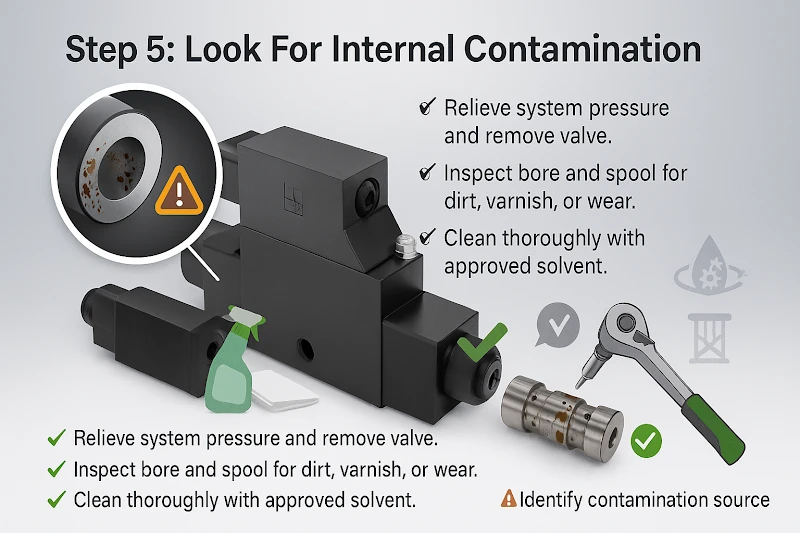

الخطوة 5: البحث عن التلوث الداخلي

هنا تبدأ الأمور بالتعقيد. ستحتاج إلى تخفيف ضغط النظام تمامًا وإزالة الصمام للفحص. ابحث عن أي أوساخ أو جزيئات معدنية أو تراكمات ورنيش أو رواسب لزجة على البكرة وفي تجويف جسم الصمام.

نظّف كل شيء جيدًا باستخدام مُنظّف مناسب. افحص البكرة والتجويف بحثًا عن أي خدوش أو نتوءات أو علامات تآكل. إذا تحركت البكرة بحرية بعد التنظيف ولم تلاحظ تآكلًا ملحوظًا، فأعد تركيبها باستخدام أختام جديدة وفقًا لقيم عزم الدوران المحددة من الشركة المصنعة.

هام: إذا كان التلوث سبب العطل، فحدد المصدر. تحقق من تاريخ آخر تغيير للمرشحات، وافحص حالة السوائل، وابحث عن علامات تآكل المكونات التي قد تُنتج جزيئات معدنية.

الخطوة 6: اختبار والتحقق من الإصلاح

بعد تنظيف أو استبدال الأجزاء، اختبر الصمام قبل إعادة تركيبه. لا يكتمل استكشاف أعطال صمام التحكم الهيدروليكي إلا بعد التأكد من نجاح الإصلاح.

ابدأ بضغط منخفض ثم زده تدريجيًا. تأكد من أن الأسطوانة تتحرك بسلاسة في كلا الاتجاهين وتتوقف بشكل سليم عند إصدار الأمر.

راقب النظام لعدة دورات للتأكد من عدم عودة المشكلة فورًا. إذا عادت، فقد فاتك شيء ما أو أن هناك مشكلة أكبر في النظام.

الخطوة 7: البحث عن السبب الجذري وإصلاحه

هذه هي الخطوة التي يتخطاها معظم الناس، ولذلك يواجهون نفس المشاكل باستمرار. إذا كان التلوث هو سبب العطل، فمن أين جاء؟

تحقق من حالة الفلاتر والسوائل. إذا استمرت الصمامات في السخونة الزائدة، فمن المحتمل أن نظام التبريد بحاجة إلى صيانة. استمر أحد العملاء بالاتصال بنا بشأن الصمامات العالقة حتى اكتشفنا أن مبرد الهيدروليك الخاص به مسدود بالحطام - كان الزيت يسخن لدرجة أنه أصبح لزجًا طوال الليل.

التشخيص المتقدم

أحيانًا لا يكفي استكشاف الأخطاء وإصلاحها بشكل أساسي. إليك اختبارات إضافية للمشاكل المستعصية.

اختبار انجراف الأسطوانة: وجّه الأسطوانة إلى وضعية منتصف الشوط المحددة، ثم افصل الطاقة عن الصمام. إذا انحرفت الأسطوانة عن موضعها، فهذا يُشير إلى وجود تسريب داخلي، إما في صمام التحكم الاتجاهي أو في أختام الأسطوانة نفسها.

اختبار اضمحلال الضغط: راقب ضغط النظام باستخدام مقياس ضغط لفترة زمنية محددة (عادةً ١٠-١٥ دقيقة). انخفاض الضغط غير المقبول يُشير إلى تسرب داخلي مفرط يتطلب استبدال الصمام.

مراقبة درجة الحرارة: غالبًا ما يشير ارتفاع درجة حرارة النظام دون أحمال ثقيلة إلى تسرب داخلي. يؤدي تجاوز السائل المضغوط داخل الصمامات إلى توليد حرارة، والحرارة الزائدة تُدمر الأختام، مما يفاقم المشكلة تدريجيًا.

يعتبر صمامات التحكم الاتجاهية الهوائية للتطبيقات التي تُصبح فيها الصيانة الهيدروليكية صعبة. غالبًا ما تكون أكثر موثوقية في البيئات المتسخة وتعمل بضغوط أقل بكثير. هذا يعني أنه يمكنك استكشاف مشاكل صمام التحكم الاتجاهي الهيدروليكي الالتفافية وإصلاحها واحصل على النتيجة التي تريدها.

الأسئلة الشائعة

كيفية معرفة ما إذا كان صمام الاتجاه سيئًا؟

يُظهر الصمام أعراضًا: حركة بطيئة أو متقطعة، أو انعدام استجابة تام، أو انحراف الأسطوانات عند الثبات. تُعدّ التسريبات الخارجية والضوضاء غير العادية مؤشرات واضحة. ابدأ باختبار التجاوز اليدوي لفصل المشاكل الكهربائية عن الميكانيكية.

كيف أعرف أن صمام التحكم الهيدروليكي الخاص بي تالف؟

اختبر الجهد والمقاومة باستخدام مقياس متعدد أولًا - تشير القراءات الخاطئة إلى وجود عطل كهربائي. ثم اختبر التجاوز اليدوي. إذا لم يُضغط الزر أو لم يحدث شيء، فهذا يعني أن آلية الصمام قد تعطلت. افحص ضغط النظام دائمًا قبل إلقاء اللوم على الصمام.

ما هي المشاكل المتعلقة بالصمامات الاتجاهية؟

يتسبب السائل الملوث في معظم الأعطال، إذ يُتلف الأجزاء الداخلية ويُسبب الالتصاق. وتُعدّ الأعطال الكهربائية، مثل تلف الملفات، ثاني أكثرها شيوعًا. كما أن ارتفاع درجة الحرارة يُسبب لزوجة الزيت والتصاق بكرات الصمامات. ويُسرّع سوء الصيانة من هذه المشاكل.

كيفية اختبار صمام الاتجاه الهيدروليكي؟

ابدأ باختبار الجهد والمقاومة باستخدام مقياس متعدد القياسات وفقًا للمواصفات. استخدم التجاوز اليدوي لاختبار الوظيفة الميكانيكية. افحص الضغط في آنٍ واحد عند منافذ الدخول والخروج. اختبره عند إعدادات ضغط مختلفة، لأن الصمامات البالية قد تعمل عند ضغط مرتفع فقط.

في صمام جووين الصناعي، ملكنا خبرة في صمام التحكم الهيدروليكي يساعد المرافق على حل مشاكل الصمامات من خلال استكشاف الأخطاء وإصلاحها بشكل منهجي واستبدال مكونات عالية الجودة.

تذكر: معظم أعطال الصمامات هي في الواقع مشاكل في النظام. أصلح السبب الجذري وإلا ستواجه نفس المشكلة مرة أخرى الأسبوع المقبل.
